Зарамагская ГЭС (Северная Осетия)

Комплекс Зарамагской ГЭС весьма сложен и разделяется на две взаимосвязанные станции — действующую Головную и строящуюся ГЭС-1. После завершения строительства, которое ведется уже более тридцати лет, Зарамагская ГЭС станет крупнейшей гидроэлектростанцией на Северном Кавказе и будет обладать самым высоким напором воды среди гидроэлектростанций в России — 630 м.

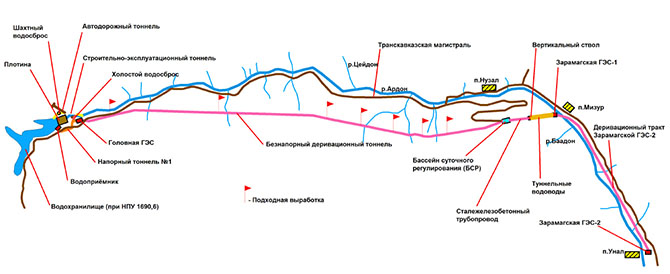

Схема Зарамагского каскада

Головная Зарамагская ГЭС мощностью 15 МВт пущена в эксплуатацию в 2009 году. Расположена на реке Ардон, в районе Кассарского ущелья глубиной до 1000 метров. Река в этом районе имеет очень большое падение.

Река Ардон перекрыта грунтовой плотиной. Максимальная высота плотины 39 м, длина – 300 м. На одном берегу реки расположено здание ГЭС, к которому по специальному туннелю подводится вода. На другом берегу реки находится еще один тоннель — строительно-эксплуатационный водосброс. Через него в сильные паводки сбрасываются излишки воды. Головная ГЭС предназначена для выработки электроэнергии напором воды, создаваемым плотиной.

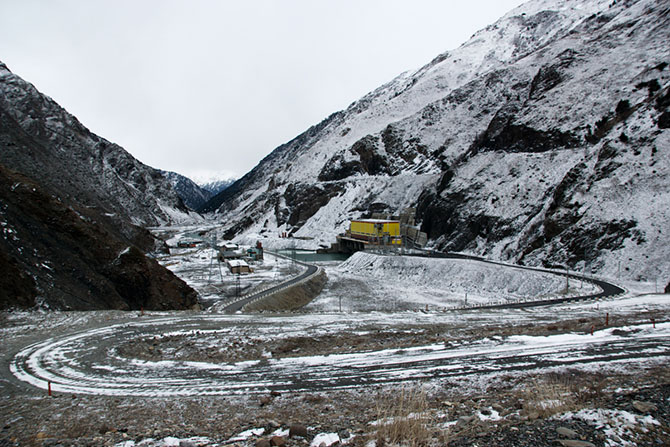

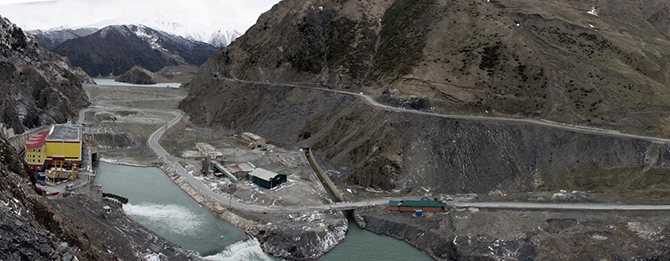

Панорама Головного узла Зарамагской ГЭС

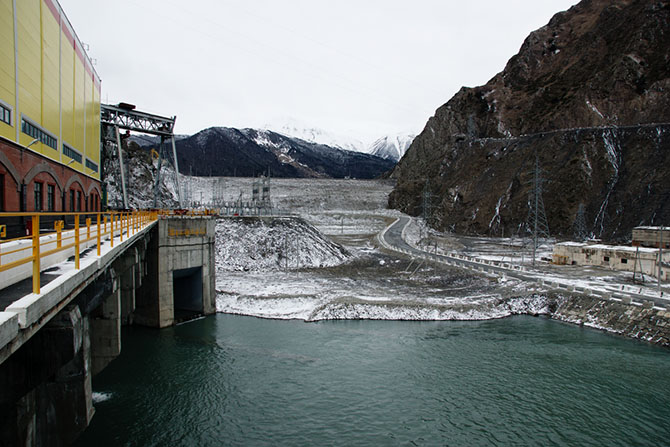

Вид с плотины в нижний бьеф

Вид с площадки Головной станции на распределительное устройство 110 кВ

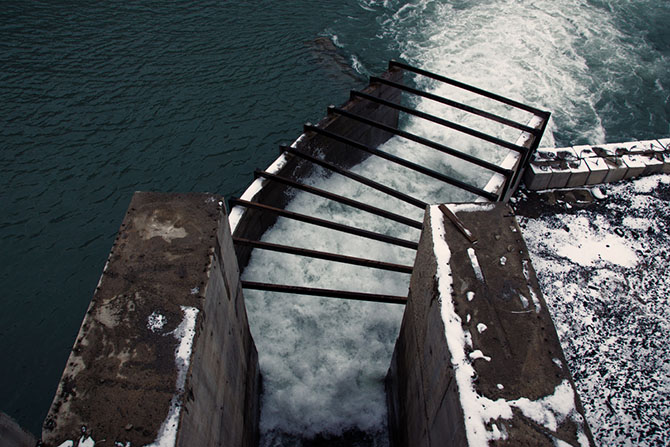

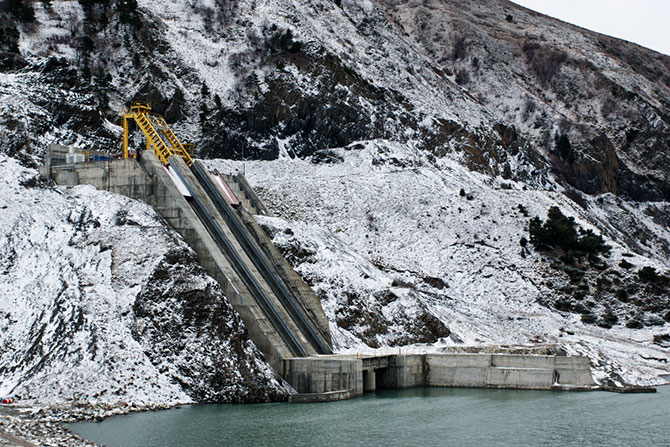

Сброс отработавшей воды

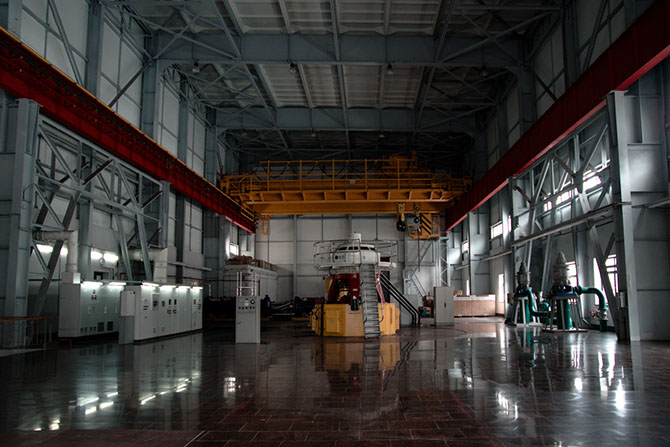

Машинный зал: длина машзала – 24 м, ширина – 23,7 м

В здании ГЭС установлена одна четырёхлопастная поворотно-лопастная гидротурбина с предтурбинным дисковым затвором, приводящая в движение гидрогенератор. Диаметр рабочего колеса гидротурбины — 3,5 м, вес рабочего колеса — около 30 тонн.

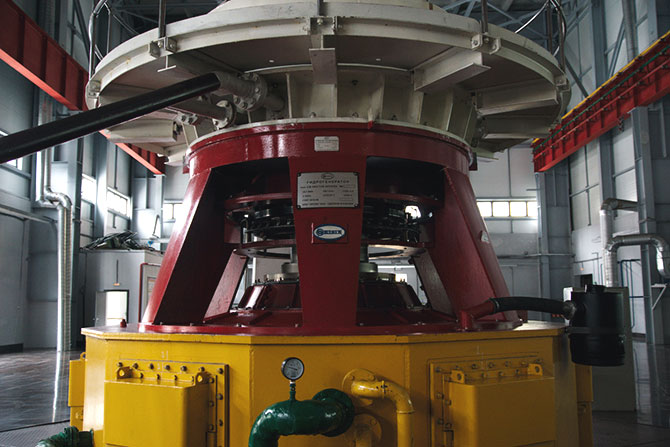

Гидрогенератор

Сооружения комплекса головного узла будут обеспечивать забор воды в деривационный тракт Зарамагской ГЭС-1 из образуемого плотиной комплекса водохранилища. При этом напор, образуемый плотиной, используется для дополнительной выработки электроэнергии на Головной ГЭС. При совместной работе с Зарамагской ГЭС-1 мощность Головной ГЭС снижается до 10 МВт

Отправляемся на стройку Зарамагской ГЭС-1.

Уникальность каскада Зарамагских ГЭС состоит в том, что река Ардон на протяжении 16 километров после выхода из Туальской котловины создает перепад высот более 700 метров. Это идеальные условия для каскада станций по деривационной схеме – Головной и ГЭС-1. Первая предназначена для использования созданного плотиной напора воды, гашения его и подачи воды в безнапорный деривационный тоннель. Далее вода из бассейна суточного регулирования будет поступать на ковшовые турбины Зарамагской ГЭС-1. Запланированная проектная мощность Зарамагской ГЭС-1 составляет 342 МВт.

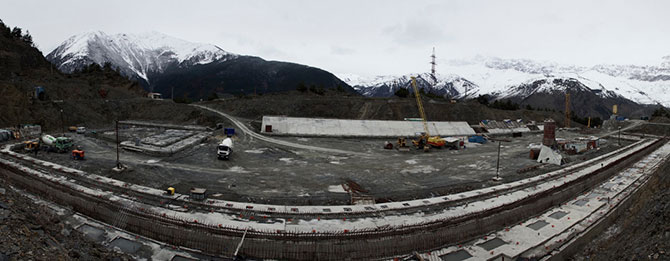

Строительство бассейна суточного регулирования емкостью до 270 тыс. м3 воды

Бассейн суточного регулирования предназначен для накопления воды перед подачей её на турбины ГЭС. Оборудован холостым водосбросом пропускной способностью 65 м3/сек на случай отказа затворов на головном узле.

Из БСР вода по сталежелезобетонному трубопроводу внутренним диаметром 4,4 метра и длиной 602 метра будет идти до вертикального ствола шахты глубиной 508 метров и по двум тоннельным водоводам диаметром по 2,5 метра и длиной около километра каждый подаваться к двум вертикальным ковшовым гидротурбинам Voith Siemens. Турбины будут работать на рекордном для российских ГЭС напоре, также турбины будут крупнейшими ковшовыми турбинами на российских ГЭС и одними из крупнейших в мире.

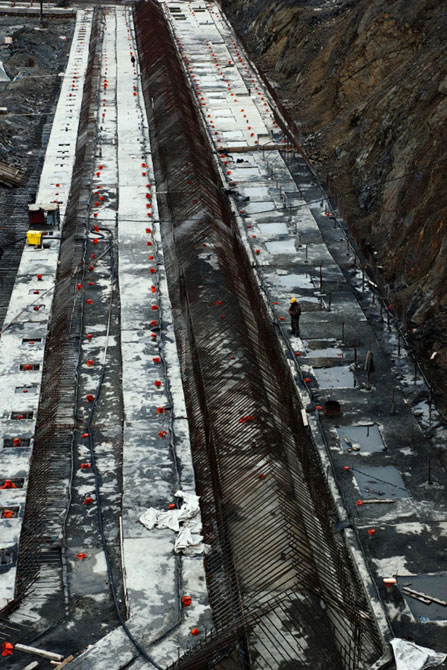

Фрагмент будущего бассейна суточного регулирования

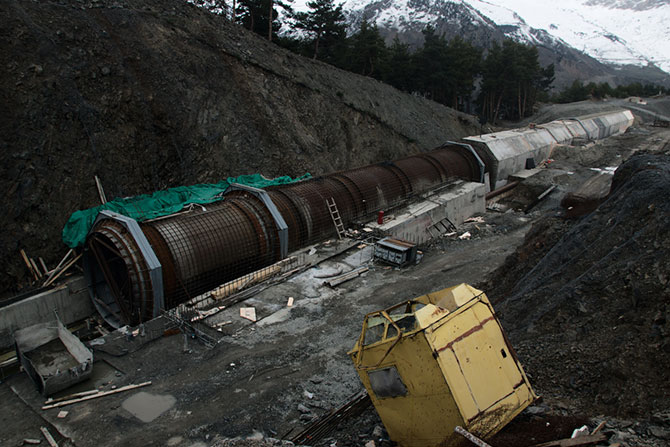

Открытый сталежелезобетонной трубопровод

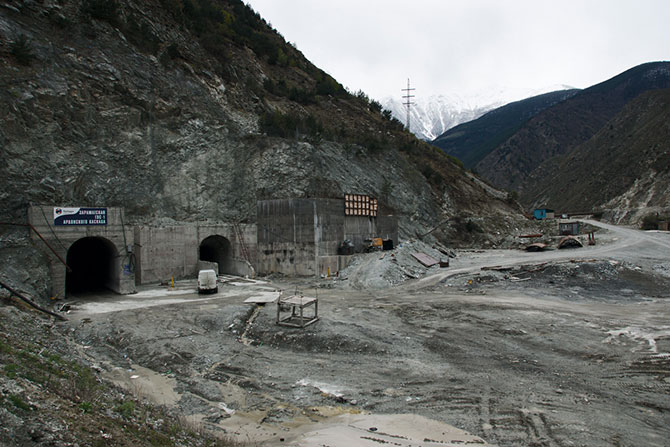

Здесь будет здание ГЭС-1 с машинным залом длиной 42,7 м и шириной 32,2 м

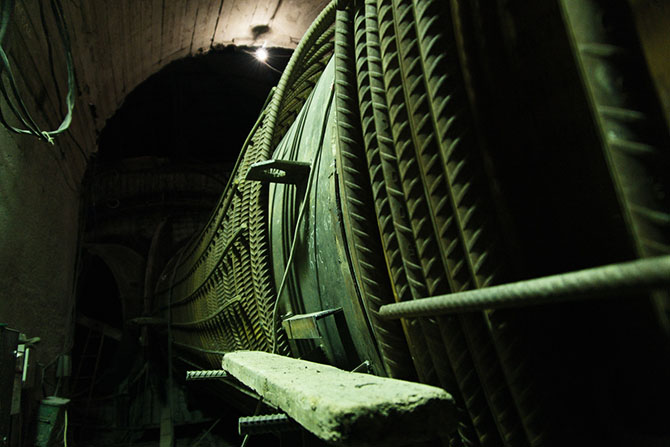

Туннельный водовод
