Есть плотины, которые поражают воображение не столько своими размерами, сколько необычайностью и смелостью конструкции. Особое место среди них занимают так называемые многоарочные плотины, символизирующие собой высшие степени гидротехнического совершенства. Подлинным шедевром среди них признается канадская ГЭС Маникуаган-5.

ГЭС Маникуаган-5 расположена в Канаде, в Квебеке, на реке Маникуаган. Эта река давно привлекала гидроэнергетиков – хорошие расходы и падения, возможность создания в верховьях крупного регулирующего водохранилища. Использовать гидроэнергетический потенциал реки решили каскадом ГЭС, строительство которого начали в 1959 году с самой верхней и самой мощной ступени – Маникуаган -5. В 1968 году строительство плотины было в целом завершено, ГЭС достроили к 1971 году.

Главной изюминкой проекта Маникуаган-5 является ее плотина. Она контрфорсная многоарочная – т.е. состоит как-бы из нескольких небольших арочных плотин, соединенных друг с другом, и передающих усилия не в берега, как обычная арочная плотина, в на основание через контрфорсы. Плотины такой конструкции требуют наименьшего расхода бетона, но технологически достаточно сложны; сооружение многоарочной плотины требует высокой культуры строительства.

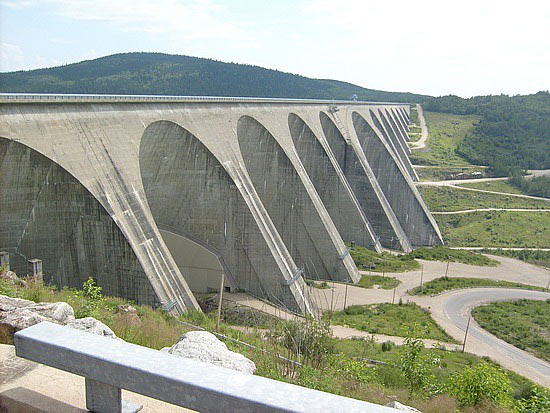

Плотина ГЭС Маникуаган-5 (кстати, у плотины есть собственное имя – плотина Дэниэл-Джонсон, в честь премьер-министра Канады, инициировавшего ее строительство) является крупнейшей многоарочной плотиной в мире. Ее высота – 214 м, длина – 1314 м, объем бетона – 2,2 млн.м³. Плотина имеет 14 контрфорсов, которые образуют 13 арок разных размеров, самая крупная из которых, шириной 160 м, находится в центре. Плотина построена из высококачественного морозостойкого бетона, со стороны водохранилища ее поверхность покрыта асфальтом.

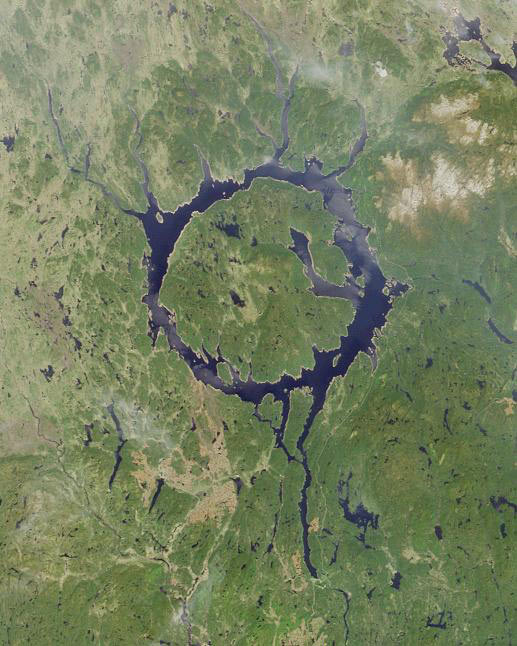

Плотина образует крупное водохранилище Маникуаган совершенно уникальной – кольцеобразной формы. Столь своеобразный вид водохранилища объясняется его размещением в воронке огромного древнего метеоритного кратера (образовался в результате падения астероида 214 млн.лет назад). Площадь водохранилища – 1942 км2, объем – 139,8 км3, что делает его одним из крупнейших водохранилищ мира. Водохранилище выполняет регулирующую функцию для всего каскада.

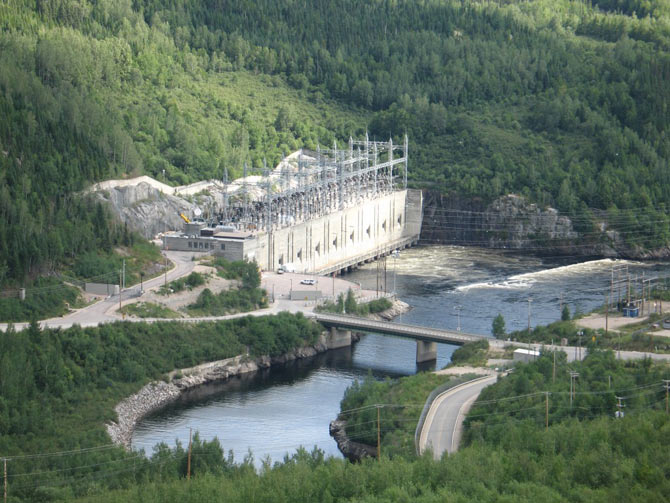

Сама ГЭС расположена в некотором отдалении от плотины, вода к ней подводится по тоннелям – их два, диаметром по 11 м. Они заканчиваются уравнительными резервуарами, после которых разделяются на 4 напорных водовода каждый. ГЭС Маникуаган-5 имеет мощность 1592 МВт (8 радиально-осевых гидротурбин). Позднее, было решено увеличить мощность ГЭС и построить вторую очередь – ГЭС Маникуаган-5-ПА. Строительство этой подземной ГЭС мощностью 1064 МВт (4 гидроагрегата) было завершено в 1990 году.

Ниже по течению реки расположен каскад, состоящий из ГЭС Маникуаган-3 (1224 МВт), Маникуаган-2 (1024 МВт), Маникуаган-1 (184 МВт) и Маккормик (335 МВт). Владельцем всех ГЭС на реке Маникуаган является компания Hydro-Quebec.

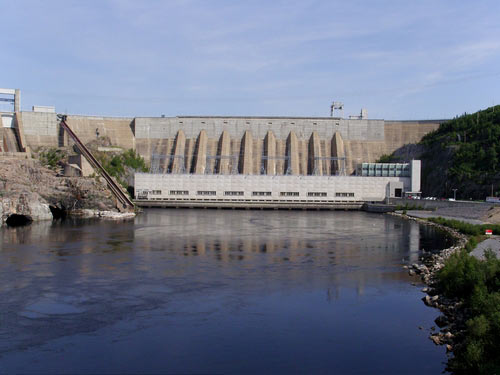

ГЭС Маникуаган-2
