Чиркейская гидроэлектростанция расположена на реке Сулак в Республике Дагестан. Это самая крупная ГЭС на Северном Кавказе и самая высокая арочная плотина в России.

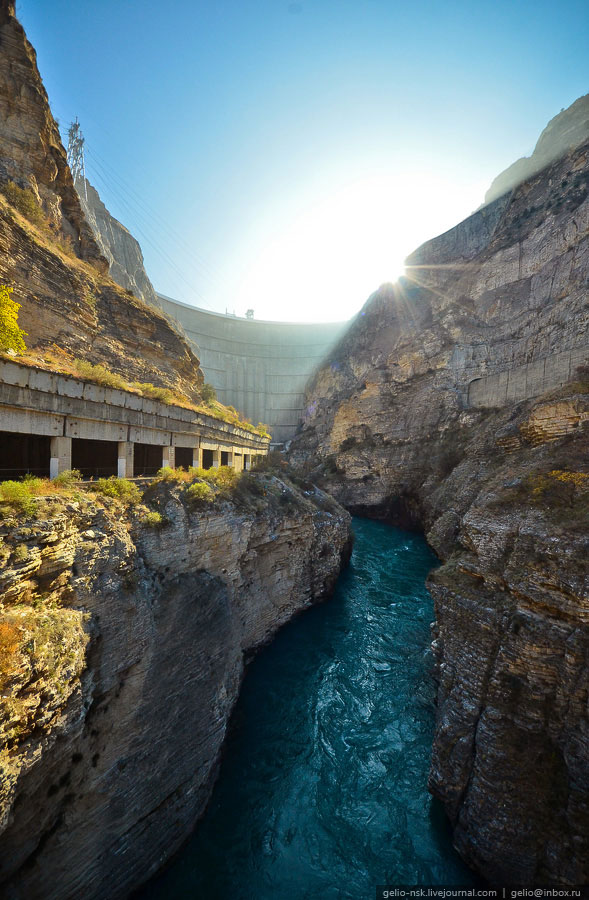

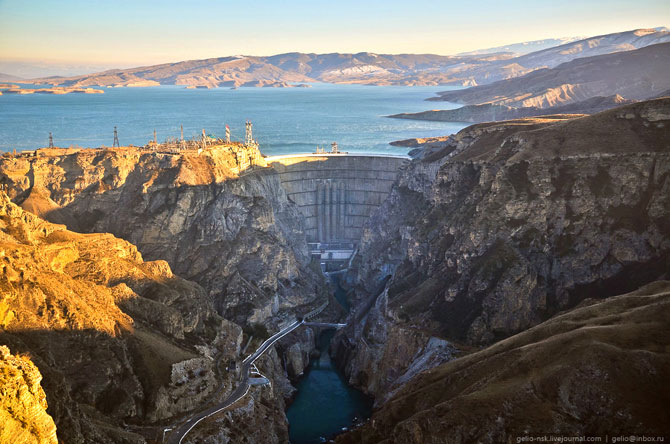

Она построена в узком Чиркейском ущелье глубиной более 200 м, шириной в нижней части 12-15 м, по верху – 300 м. Входит в Сулакский каскад ГЭС. Установленная мощность ГЭС – 1000 МВт. Среднегодовая выработка 2,47 млрд кВт ч.

Чиркейская гидроэлектростанция построена в сейсмически активном районе, в сложных геологических условиях. Укладка бетона и монтажные работы выполнены с помощью трёх кабельных кранов грузоподъёмностью 25 тонн и пролётом 550 м.

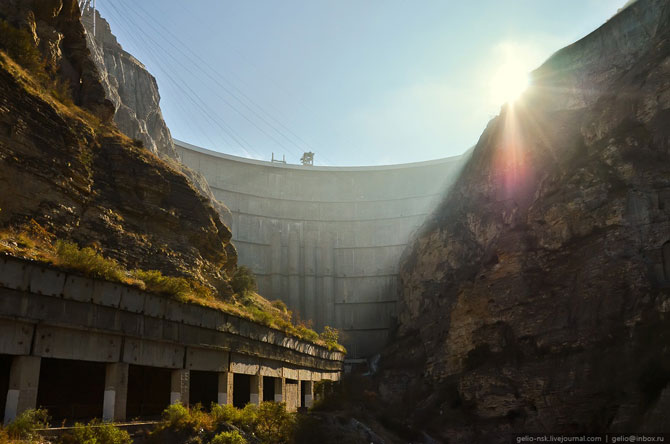

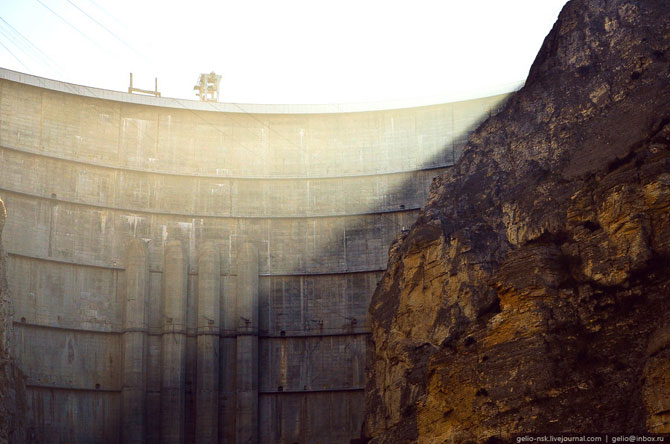

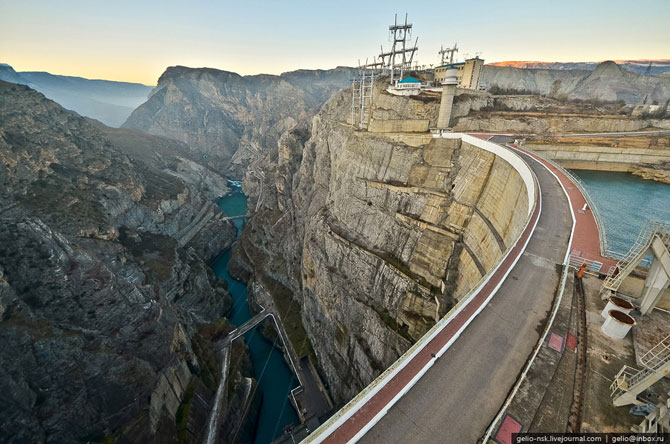

Плотина имеет максимальную высоту 232,5 м, длину по оси гребня 338 м.

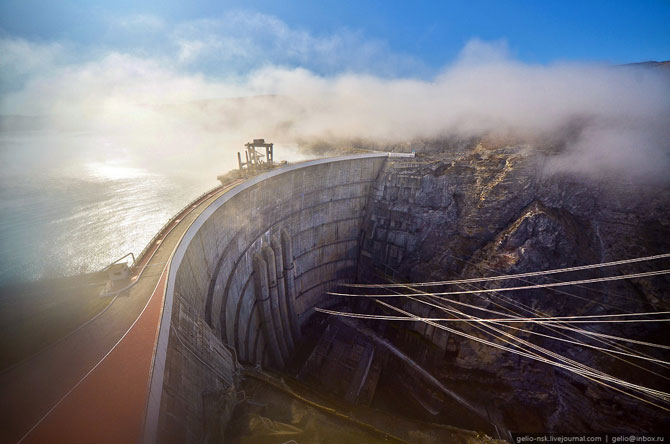

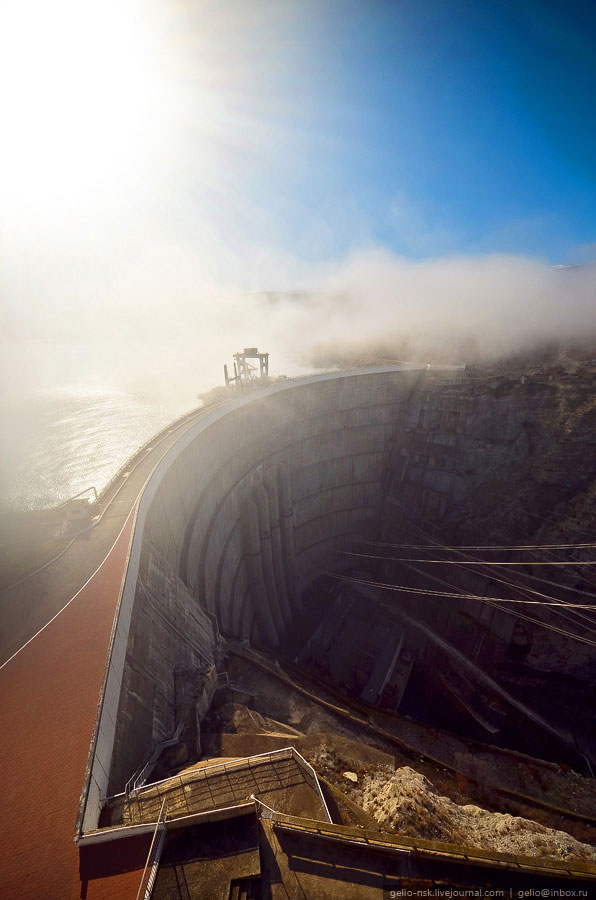

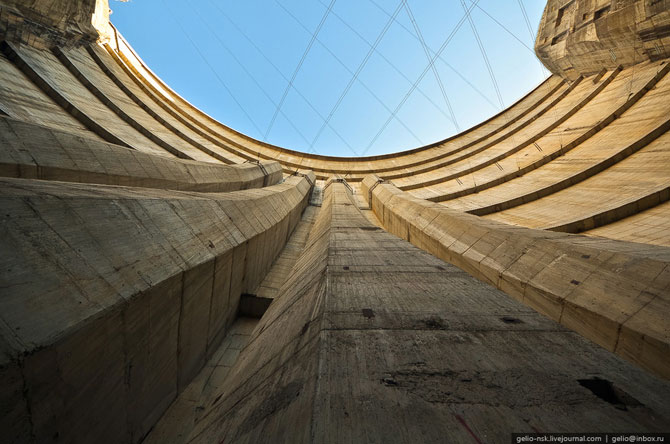

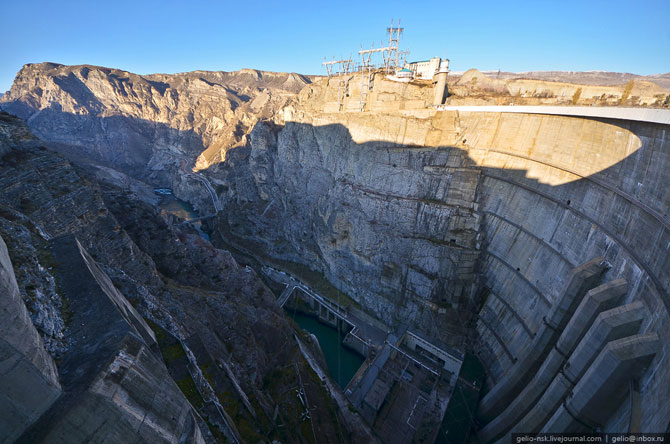

Арка двояковыпуклой кривизны симметричного очертания, упруго заделана по контуру в основание.

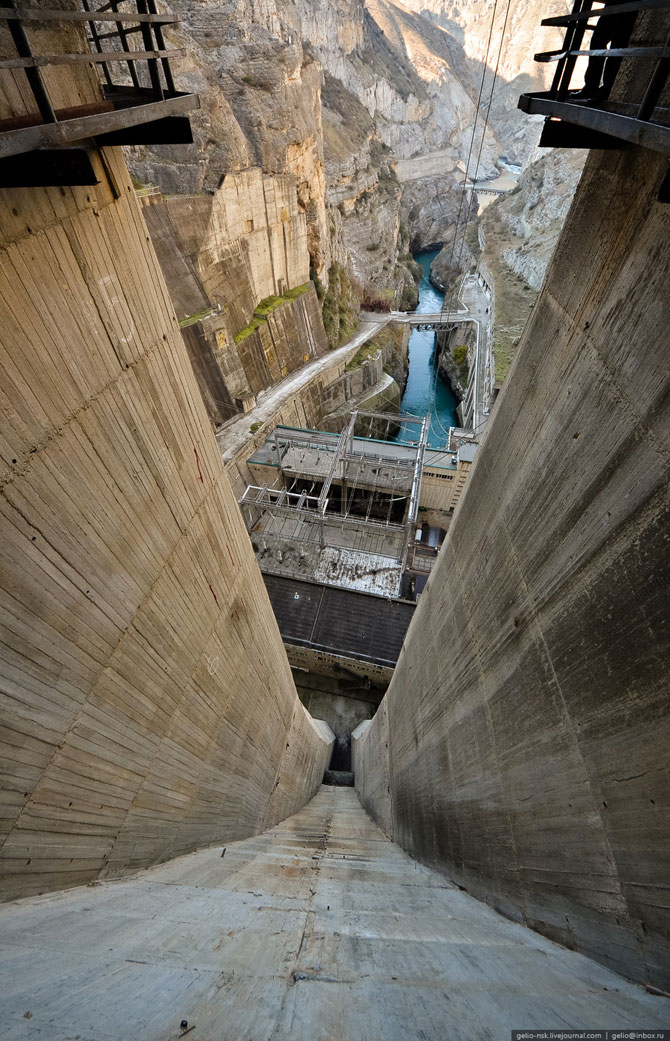

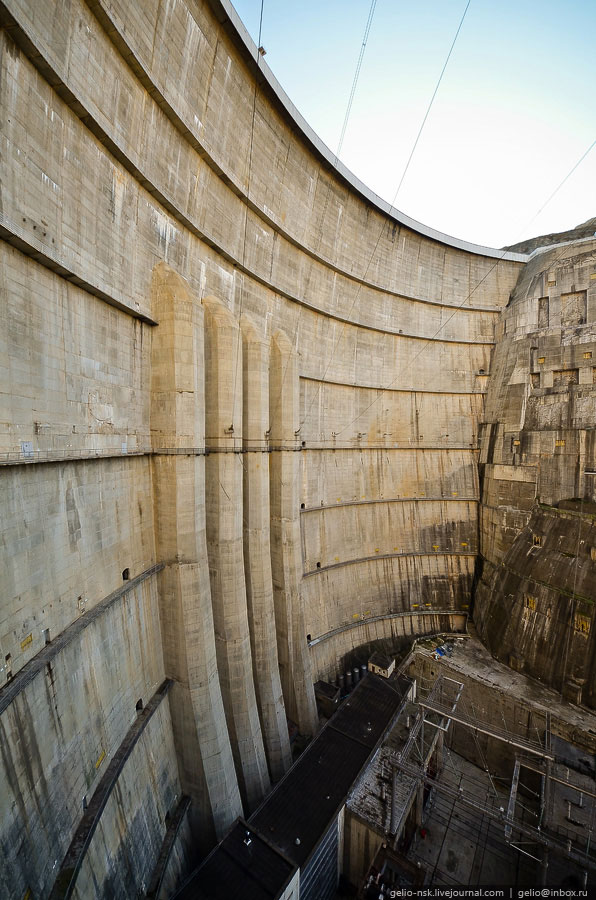

Толщина арочной плотины изменяется от 6 м на гребне до 30 м на контакте с пробкой.

Чиркейская ГЭС является крупнейшей из трёх гидроэлектростанций с арочными плотинами, имеющимися в России.

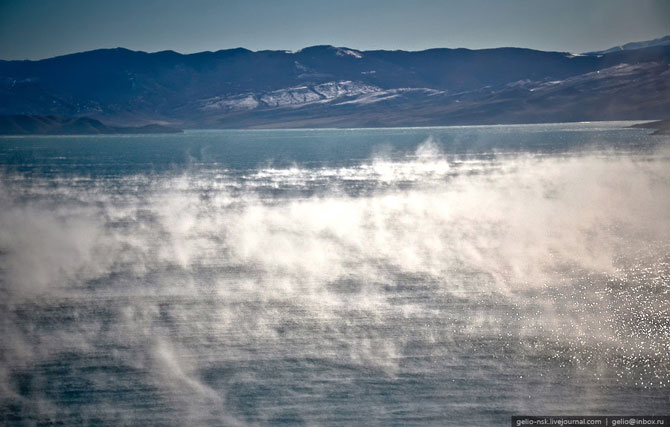

Водохранилище Чиркейской ГЭС многолетнего регулирования имеет длину 40 км, максимальную ширину – 5 км.

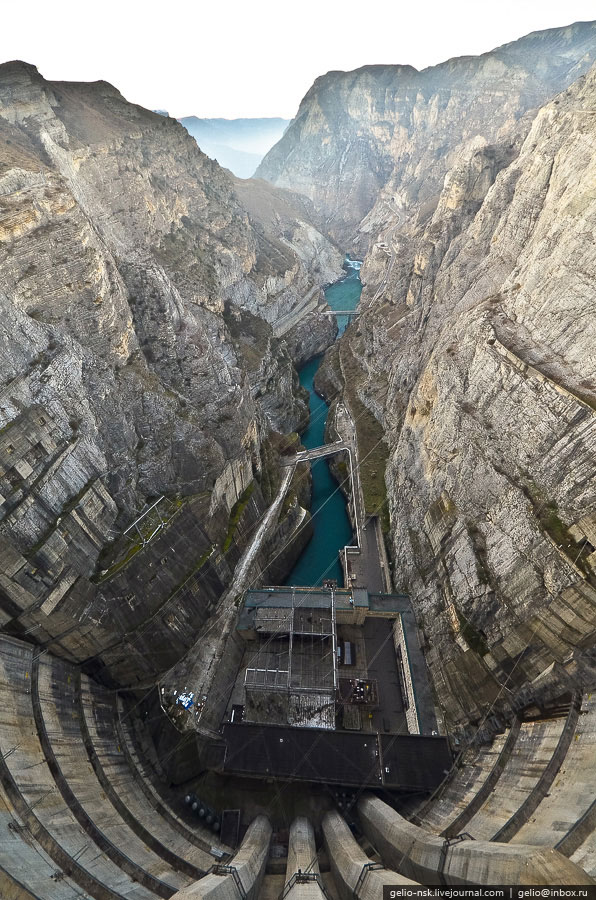

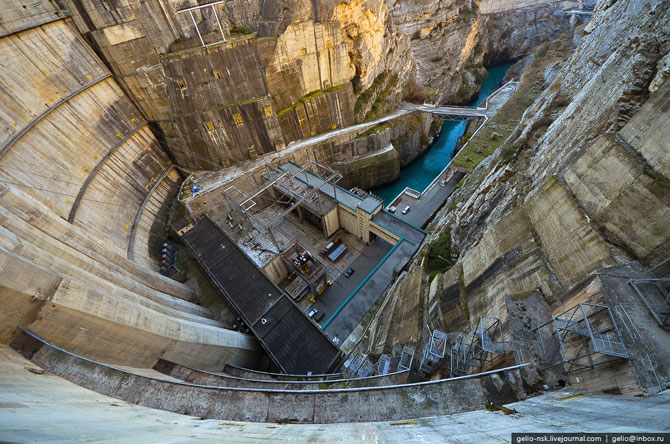

Оригинальным техническим решением, не имеющим аналогов в практике гидростроительства, является двухрядное расположение гидроагрегатов и отсасывающих труб. Сделано это для того, чтобы здание ГЭС минимально врезалось в крутые борта ущелья.

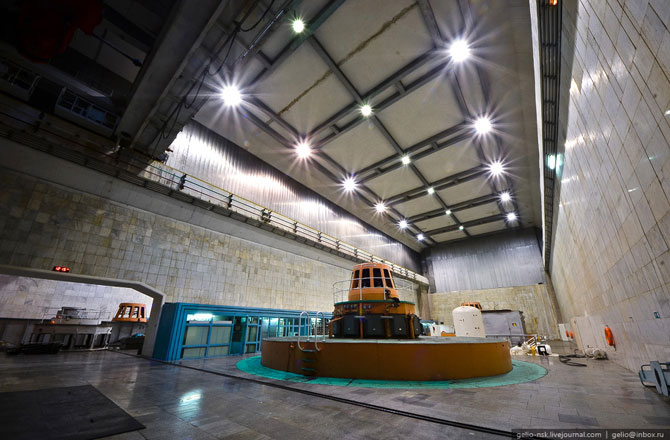

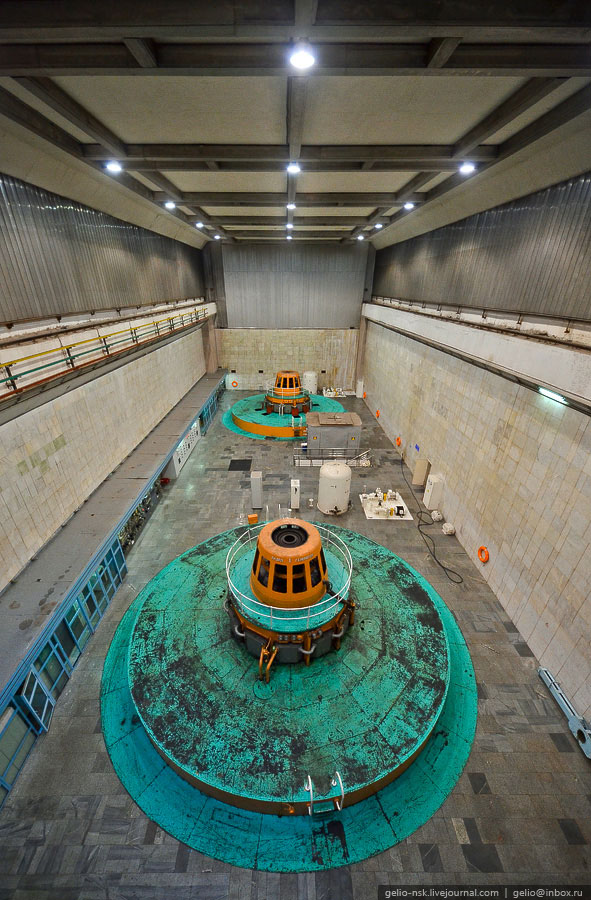

На ГЭС установлены 4 радиально-осевых гидроагрегата мощностью по 250 МВт, работающих при расчётном напоре 170 м. Диаметр рабочего колеса турбины 4,5 м, вес – 55 тонн. Производитель генераторов ГЭС — «Уралэлектротяжмаш».
