Водоучет на КДС
Водомерные устройства для коллекторно-дренажной сети
Учет воды на коллекторно-дренажной сети проводят в открытых дренах и коллекторах. Гидрометрические посты оборудуются в устьях концевых участков дрен младшего порядка, впадающих в дрены старшего порядка.
На крупных межхозяйственных коллекторах оборудуются контрольные (транзитные) гидрометрические посты.
Особенностями для учета воды в открытой коллекторно-дренажной сети (КДС) являются:
- малые уклоны и скорости течения воды;
- изменение гидравлического режима в вегетацию в результате зарастания русла сорной и водной растительностью;
- оплывание откосов в результате больших колебаний дренажного модуля в течение вегетации и в межвегетационный период при сбросе вод после промывки засоленных земель.
С учетом вышеприведенных особенностей для учета вод КДС практическая гидрометрия рекомендует следующие водомерные устройства:
- гидрометрический пост типа фиксированное русло с бетонным пояском «ФРБП»;
- гидрометрический пост типа фиксированное русло асимметричного сечения «ФРАС»;
- насадки САНИИРИ «НС»;
- спаренные насадки САНИИРИ «СНС».

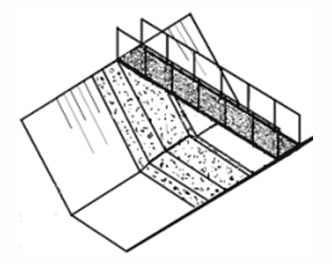

Гидрометрический пост типа «ФРБП»
Как отмечалось выше, одной из особенностей КДС является оплывание откосов и изменения формы поперечного сечения канала во времени, что не отвечает требованиям гидрометрического поста. В этой связи для создания правильного неизменного во времени поперечного сечения канала, часть земляного русла коллектора в створе проектируемого гидропоста облицовывают бетонным пояском. Ширина бетонного пояска принимается равной глубине канала при максимальном уровне, но не менее 3-5 м. Дно бетонного пояска должно быть приподнято над дном канала на величину р = 0,05-0,2 * Нmax.
Методика градуировки и эксплуатации гидрометрического поста типа «ФРБП» аналогична градуировки «ФР» на ирригационной сети.

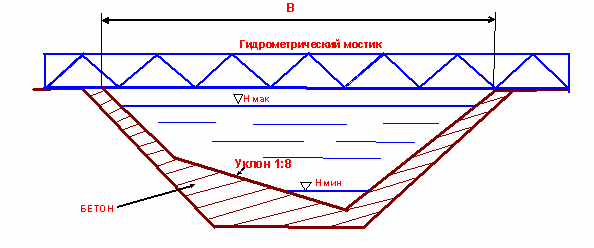

Гидрометрический пост типа «ФРАС»
Для открытых коллекторов и дрен, где протекают малые расходы воды (до 50 л/с), рекомендуется обустраивать их гидрометрическими постами типа «ФРАС».
Длина облицованного участка принимается Lф = 5-10. Высота фиксированного сечения hф принимается на 0,3-0,4 м выше ожидаемого максимального уровня воды. Суженное и асимметричное сечение русла создает необходимую глубину и скорость течения для измерения расхода воды.
Контрольные измерения расхода воды проводятся с гидрометрического мостика. Учет воды, аналогичен известному методу получения однозначной зависимости Q =f(H) путем градуировки «ФРАС» методом «скорость-площадь».

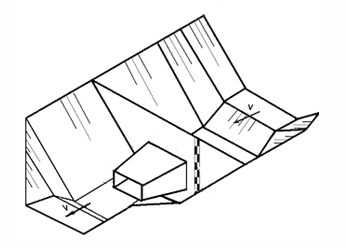

Водомерные устройства типа «НС»
Для открытой дренажной сети с расходами до 250 л/с рекомендуются «НС» круглого или прямоугольного сечения:
- водомерное устройство типа «НС – 10 х 20» предназначено для открытых дрен с расходами от 10 до 40 л/с;
- водомерное устройство типа «НС – 25 х 50» предназначено для открытых дрен с расходами от 60 до 250 л/с.
Водомерные устройства типа «НС» изготавливаются из деревянных досок или листовой стали. Конструкция «НС» состоит из стенки, в которую по центру на определенной отметке заподлицо встраивается коническая насадка.
При изготовлении «НС» из металла сварку всех ее граней осуществляют впритык с тем, чтобы внутренние швы были чистыми, без затеков.
Выходное сечение выполняется с допуском + 2 мм, а остальные размеры – с допуском + 5–10 мм.
Ось насадки должна быть перпендикулярна стенке и покрыта в три слоя антикоррозийной краской. Уровнемерные рейки устанавливаются с обеих сторон стенки с нулями на одном уровне. Габариты стенки назначают из условия заделки ее в поперечное сечение канала.
Расход воды определяется по зависимости:
где
4,1 – постоянный коэффициент;
а – высота выходного сечения, м;
b – ширина выходного сечения, м;
Z = H-h (разность уровней) перепад, м.
Для удобства определения расходов воды проходящих через «НС», значения расходов воды в зависимости от разности уровней воды в верхнем и нижнем бъефах, приведены в табличной форме
Требования по установке и эксплуатации насадок:
- «НС» врезают в откосы канала с упором нижней грани насадки в дно так, чтобы уровень воды в нижнем бьефе даже при минимальном расходе был выше выходной верхней кромки насадки, т.е. последний находился бы в затопленном режиме;
- во всех случаях стенка «НС» должна быть установлена вертикально и совпадать с осью канала;
- конструкцию «НС» со дна и откосов утрамбовывают во избежание донной и боковой фильтрации воды. Грунт откосов и дна подводящего и отводящего участков канала укрепляют местными материалами.

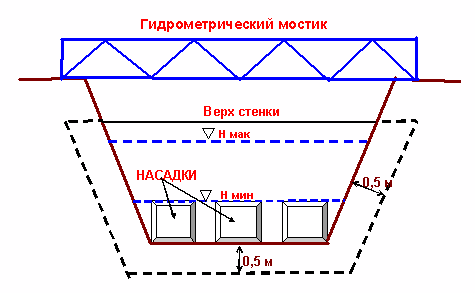

Водомерные устройства типа «СНС»
Для измерения расходов воды в открытых коллекторах с большими расходами воды оборудуется гидрометрический пост типа «СНС».
Конструкция «СНС» состоит из стенки, в которую на определенной отметке заподлицо встраиваются два или три «НС» круглого или прямоугольного сечения. К стенке сверху устанавливается гидрометрический мостик для снятия показаний с двух уровнемерных реек. Вся конструкция, изготавливается из металла и устанавливается поперек русла в пологом котловане обеспечивающего затопление отверстия насадков с нижнего бьефа при минимальном расходе воды.
Стенка должна иметь габаритные размеры с учетом заделки ее в дно и откосы русла коллектора на глубину не менее 0,5м. Высота стенки должна быть выше максимального уровня воды на 0,3-0,4 м.
Расход воды «СНС» определяется по приведенной выше зависимости для «НС», умноженной на количество насадок.
Измерение расхода воды на скважинах вертикального дренажа
Измерение расхода воды в напорных трубопроводах артезианских скважинах и скважин вертикального дренажа (СВД) проводится при помощи ультразвуковых, индукционных, электромагнитных, парциальных и других конструкций расходомеров. В настоящее время парк этих приборов, установленных на СВД устарел и вышел из строя.

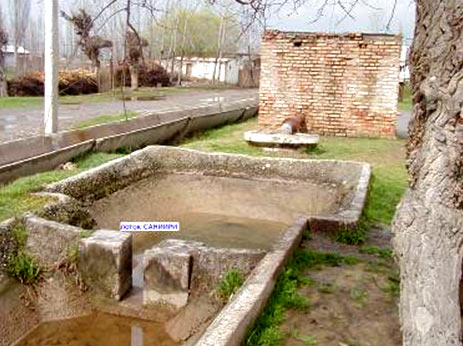

При необходимости измерения дебита СВД рекомендуется обустроить их приемные бассейны одним из стандартных водомерных устройств, например лотком САНИИРИ.
